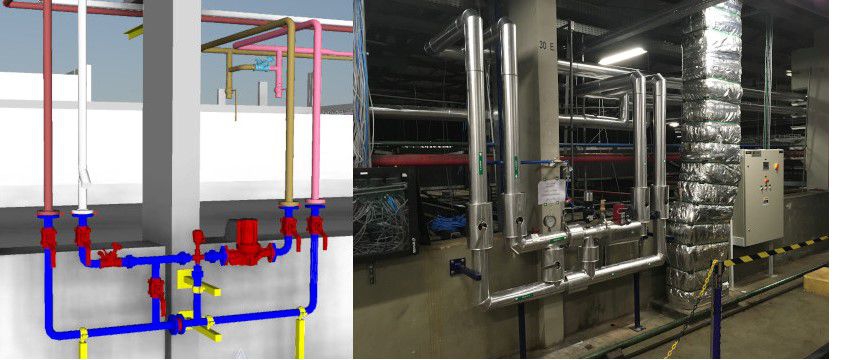

Projeto 3D x Instalação Executada - comparação do projeto de tubulações modelado em 3D com o sistema executado

A análise comparativa entre o projeto de tubulações modelado em 3D e a imagem do sistema executado é uma etapa crucial no processo de verificação da conformidade e eficiência das instalações industriais. Essa prática permite identificar discrepâncias e otimizar o desempenho do sistema, além de proporcionar um entendimento mais aprofundado sobre as interações entre os diversos componentes envolvidos.

A modelagem em 3D é uma ferramenta poderosa que facilita a visualização e o planejamento das instalações de tubulação. Entre suas principais vantagens, destacam-se:

• Visualização Detalhada: A modelagem 3D oferece uma representação visual precisa do sistema de tubulações, permitindo uma compreensão clara das dimensões, orientações e interconexões entre os componentes.
• Detecção de Interferências: Através da simulação, é possível identificar interferências entre as tubulações e outros sistemas ou estruturas existentes, minimizando riscos de problemas durante a execução.
• Colaboração Eficiente: A modelagem permite que equipes multidisciplinares colaborem de forma mais eficaz, garantindo que os projetos sejam integrados e que todas as considerações técnicas sejam levadas em conta.
• Comparação: Suporteamento Projetado vs. Executado

Análise das Discrepâncias: O suporteamento inadequado pode levar a tensões adicionais nas tubulações, afetando sua integridade e aumentando o risco de falhas. É essencial revisar os motivos dessa diferença, que podem incluir:

• Alterações durante a fase de instalação devido a restrições físicas do local.
• Modificações no projeto inicial que não foram devidamente atualizadas na modelagem em 3D.
• Problemas de comunicação entre as equipes de projeto e instalação.
• Impacto na Operação: A diferença no suporteamento pode afetar a eficiência do sistema. Suportes inadequados podem causar vibrações excessivas, desgaste prematuro das tubulações e até mesmo vazamentos, o que pode comprometer a segurança e a continuidade operacional.

Soluções Propostas: Para corrigir essas discrepâncias, propomos as seguintes abordagens:

• Revisão e Ajuste do Suporteamento: Realizar uma revisão do projeto de suporteamento e, se necessário, ajustá-lo para atender aos requisitos estruturais e operacionais.
• Reavaliação do Sistema de Tubulação: Uma análise detalhada da tubulação existente pode ajudar a identificar pontos críticos que precisam de reforço ou modificação.
• Documentação e Feedback: Registar as alterações e as lições aprendidas durante a execução é fundamental para melhorar futuros projetos e evitar que erros semelhantes se repitam.

A comparação entre o projeto de tubulações modelado em 3D e o sistema executado é uma prática essencial na engenharia industrial, proporcionando insights valiosos sobre a execução do projeto. A diferença observada no suporteamento enfatiza a necessidade de uma comunicação eficaz entre as equipes e a importância da revisão contínua dos projetos. Ao abordar essas discrepâncias de forma proativa, a NEOplan reafirma seu compromisso com a excelência e a segurança nas operações industriais, garantindo que todos os sistemas funcionem de maneira eficiente e eficaz. A implementação de soluções corretivas não apenas melhora a performance do sistema atual, mas também estabelece um padrão para futuras iniciativas de engenharia.
